Initiation à l'électronique, les alimentations à courant continu : session 2/2 - CPIE

Présentation: Cette formation pratique est organisée conjointement par Toulouse en transition et le collectif des Repair Cafés Bricol de Toulouse. Elle s'étale sur deux sessions. Cette deuxième session est consacrée aux alimentations à courant continu.
Séance 2/2: Les alimentations à courant continu
Public attendu: Les bénévoles des RepairCaféBricol ou autres associations de la réparation qui veulent monter en compétence pour dépanner les appareils électriques et électroniques.
Prérequis : Les bases de l’électricité doivent être connues: les grandeurs et relations de bases entre tension, courant, puissance, énergie, résistance. Branchements série et parallèle. L’utilisation du multimètre est acquise. Avoir suivi la première séance d’initiation à l’électronique sur les composants ou avoir une connaissance des principaux composants.
Contenu :

• Pourquoi les alimentations à courant continu sont à la base de tous les appareils électroniques
• Les différents types d’alimentations et leur évolution dans le temps
• Connaissance du fonctionnement d’un transformateur et des ses caractéristiques
• Passer en revue les différents types d’alimentations
• Connaître les blocs de base des alimentations : adaptation tension, redressement, filtrage, régulation, protection, correction facteur de puissance (cos φ)
• La régulation en tension et courant
• Rappeler les bases : tension/courant valeurs efficace/max/moyenne Umax = 1,4 × Ueff.
• Connaissance du transformateur et de ses caractéristiques
• Les schémas typiques des alimentations DC
• Connaître les bases du dépannage des alimentations.

Application pratique :

• Le contrôle des composants électroniques au multimètre
• Visualisation/Localisation des composants des alimentations.

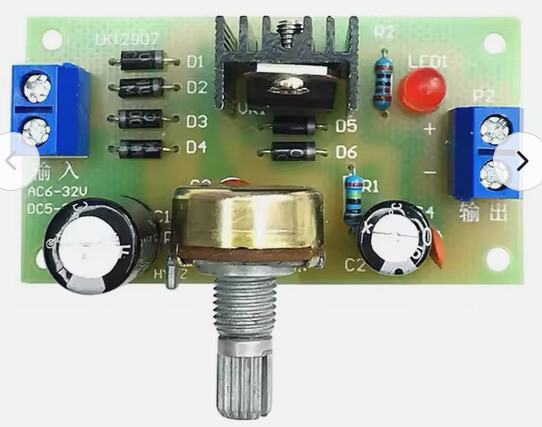

• Assemblage d’une petite alimentation stabilisée réglable de 1,25 à 12V 1A
